保溫墻體常見(jiàn)問(wèn)題

外墻保溫出現(xiàn)墻面問(wèn)題的時(shí)間，一般會(huì)在施工完畢后一段時(shí)間，或經(jīng)冬夏氣溫循環(huán)變化后出現(xiàn)，其隱藏的質(zhì)量或施工問(wèn)題引發(fā)了這些問(wèn)題,一般來(lái)說(shuō)會(huì)出現(xiàn)四大問(wèn)題。

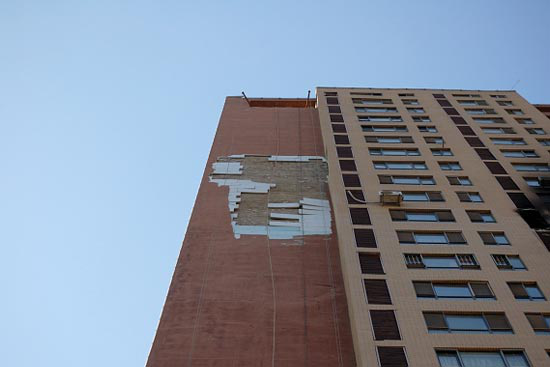

一、保溫層脫落

因?yàn)槭褂貌牧系馁|(zhì)量問(wèn)題、施工過(guò)程不注意等原因，外墻保溫板材容易出現(xiàn)移位、空鼓、脫落，漿體保溫層存在空鼓和脫落。如果沒(méi)有及時(shí)處理，墻面的保溫效果會(huì)大打折扣。

原因：

　　1、基層結(jié)構(gòu)因素?？蚣芙Y(jié)構(gòu)外墻在砼梁柱和砌體接縫處，易發(fā)生因砌體變形而造成的保溫層破壞。腳手架洞口等未砌實(shí)，形成保溫層局部基層不牢而破壞。外墻裝飾構(gòu)件固定不牢、移位，形成推拉作用，使保溫層局部空鼓、產(chǎn)生裂紋后長(zhǎng)期滲水，最終導(dǎo)致保溫層脫落;

　　2、抗壓措施不當(dāng)。保溫板表面荷載過(guò)大，或?qū)ω?fù)風(fēng)壓抵抗措施采用不合理，如沿海地區(qū)或高層建筑外墻采用非釘粘結(jié)合的粘結(jié)方式，使保溫板塊被風(fēng)壓破壞而空鼓脫落;

　　3、墻體界面處理不當(dāng)。除黏土磚墻外，其他墻體均應(yīng)用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質(zhì)失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓。保溫板表面也需要使用界面砂漿處理，否則也會(huì)造成保溫層局部空鼓。

二、抹面層開(kāi)裂

 外墻保溫抹面層由抹面砂漿和增強(qiáng)網(wǎng)組成，抹面砂漿分為底層砂漿和面層砂漿。抹面層施工時(shí)，首先將底層砂漿抹于已經(jīng)安裝好的外保溫板表面，加增強(qiáng)網(wǎng)，將增強(qiáng)網(wǎng)淺抹入底層砂漿，再在之上抹面層砂漿，厚度不得小于3毫米，必須露紋不露網(wǎng)。

　　抹面砂漿又稱抗裂砂漿或防裂砂漿，對(duì)整個(gè)外保溫系統(tǒng)起著關(guān)鍵作用，為外保溫板建造一道可靠的加強(qiáng)保護(hù)層。開(kāi)裂的抹面層無(wú)法解決外保溫的保溫、隔熱、抗風(fēng)壓、防火、耐凍融、防水、耐候、阻燃、透氣、開(kāi)裂等問(wèn)題。

原因：

　　1、材料因素。外墻保溫的保溫板密度應(yīng)是18~22kg/m3，有些施工單位會(huì)以次充好，采用18kg/m3以下的保溫板，密度不夠，易導(dǎo)致抹面砂漿層開(kāi)裂;保溫板的自然收縮時(shí)間在自然環(huán)境中長(zhǎng)達(dá)60天，由于生產(chǎn)企業(yè)資金周轉(zhuǎn)和成本控制等因素，陳化時(shí)間不到七天的保溫板就已上墻，這樣的結(jié)果是上墻后的保溫板繼續(xù)收縮，粘附再保溫板上的抹面砂漿層被拉裂;

　　2、施工技術(shù)?；鶎颖砻娴钠秸冗^(guò)大，采用黏結(jié)劑厚度、多層板、表面打磨找平等調(diào)整方法都會(huì)導(dǎo)致保溫質(zhì)量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質(zhì)沒(méi)有進(jìn)行界面處理;保溫板粘結(jié)面積過(guò)小，不符合規(guī)范，達(dá)不到粘結(jié)面積的質(zhì)量要求;在暴曬或高溫天氣下進(jìn)行米面砂漿層施工，面層失水過(guò)快導(dǎo)致裂縫產(chǎn)生;

　　3、溫差變化。膨脹聚苯板和抗裂砂漿這兩層材料的導(dǎo)熱系數(shù)不同，膨脹聚苯板的導(dǎo)熱系數(shù)為0.042W/(m·K)，抗裂砂漿的導(dǎo)熱系數(shù)為0.93W/(m·K)，導(dǎo)熱系數(shù)相差22倍。夏季太陽(yáng)直射在抹面砂漿表面時(shí)，抹面砂漿表面溫度可達(dá)50~70℃，遇突然降雨砂漿面溫度會(huì)降至15℃左右，溫差可達(dá)35~55℃。這種溫差變化和晝夜溫差、季節(jié)氣溫的影響，導(dǎo)致抹面砂漿層發(fā)生變形的量差大，容易產(chǎn)生裂縫。

三、室內(nèi)結(jié)露

由于內(nèi)墻面中用混凝土挑出的裝飾線條過(guò)多，而做保溫時(shí)混凝土澆注比例關(guān)系已經(jīng)確定，該部分的保溫處理就被放棄，這些沒(méi)有采取保溫處理的裸露混凝土部位會(huì)使室內(nèi)出現(xiàn)返霜、結(jié)露現(xiàn)象，容易導(dǎo)致墻面潮濕發(fā)霉。

原因：

　　1、窗的節(jié)點(diǎn)設(shè)計(jì)不合理。在節(jié)能設(shè)計(jì)中對(duì)窗的設(shè)計(jì)位置只有一個(gè)原則，就是根據(jù)保溫形式的不同而設(shè)置不同的位置。采用外保溫時(shí)應(yīng)靠近墻體的外側(cè)。盡量使保溫層與窗連接成一個(gè)整體以減少保溫層與窗體間的保溫?cái)帱c(diǎn)、避免熱橋的發(fā)生。有的設(shè)計(jì)人員在設(shè)計(jì)中忽視了外窗膀傳熱對(duì)耗熱指標(biāo)的影響，對(duì)外窗洞口周圍的窗膀不采取保溫設(shè)計(jì)處理。這就導(dǎo)致了室內(nèi)結(jié)露;

　　2、冷熱橋形成。保溫?cái)帱c(diǎn)設(shè)計(jì)不合理，導(dǎo)致窗洞周邊形成熱橋效應(yīng)，應(yīng)該改善室內(nèi)的濕度死角，保持良好的通風(fēng)條件，從根本上阻斷熱橋;

　　3、防水設(shè)計(jì)不合理。在窗戶的設(shè)計(jì)中沒(méi)有考慮到根部上口的滴水處理，以及窗戶下口根部的防水設(shè)計(jì)處理，水容易從保溫層與窗根的連接部位進(jìn)入保溫系統(tǒng)的內(nèi)部，從而對(duì)外保溫系統(tǒng)造成危害。

四、外墻面磚空鼓、脫落

外墻面磚、材料脫落致人受傷的新聞屢見(jiàn)不鮮。施工中的失誤導(dǎo)致的質(zhì)量問(wèn)題、氣溫的影響等都可能是外墻面磚出現(xiàn)問(wèn)題的因素之一，空鼓、脫落的面磚除了使墻面外觀不好看之外，也容易發(fā)生事故。

原因：

　　1、氣溫變化。不同季節(jié)和晝夜的溫差變化，使得飾面磚受到三維方向溫度應(yīng)力的影響，飾面層會(huì)產(chǎn)生局部應(yīng)力集中在縱橫墻體或屋面與墻體的交接處，若是在大面積墻面中部，或者相鄰面磚的局部擠壓，就會(huì)引起面磚脫落;

　　2、材料質(zhì)量。因?yàn)槟嫔皾{層變形空鼓，導(dǎo)致面磚大面積脫落;組成的復(fù)合墻體由于各層的材料不相容，變形不協(xié)調(diào)，導(dǎo)致面磚產(chǎn)生位移;外墻的防水措施沒(méi)有做到位。導(dǎo)致水分滲入，引起凍融反復(fù)凍融循環(huán)，造成面磚粘接層破壞，引起面磚脫落;

　　3、外力因素。一些外力的因素也會(huì)導(dǎo)致面磚脫落，比如地基不均勻沉降引起結(jié)構(gòu)物墻體變形、錯(cuò)位，造成墻體嚴(yán)重開(kāi)裂、面磚脫落;風(fēng)壓、地震等自然因素也會(huì)導(dǎo)致面磚脫落。
