1971年6月30日下午,美國舊金山國際機場,泛美航空一架波音747客機在起飛時碰撞了跑道末端進近燈光的燈桿。飛機受損起飛并在空中盤旋、放油后,安全返回舊金山機場。經檢查,兩根燈桿造成客艙撕裂,兩名乘客受重傷。
美國聯邦航空局認為該事件足夠嚴重,應為機場周邊的這些結構物引入新規則,即在飛機撞擊下自身應折斷、破壞或扭曲,而不對飛機造成明顯損傷。國際民航組織在1980年代初期也采納了類似規定。
國際民航組織《機場設計手冊》(北美以外適用)與美國聯邦航空局咨詢通告AC 150/5345-5C(北美適用)均在機場內部及周邊劃定了“易折區”,主要包括跑道、滑行道毗鄰區域,以及跑道兩端的延伸區域。

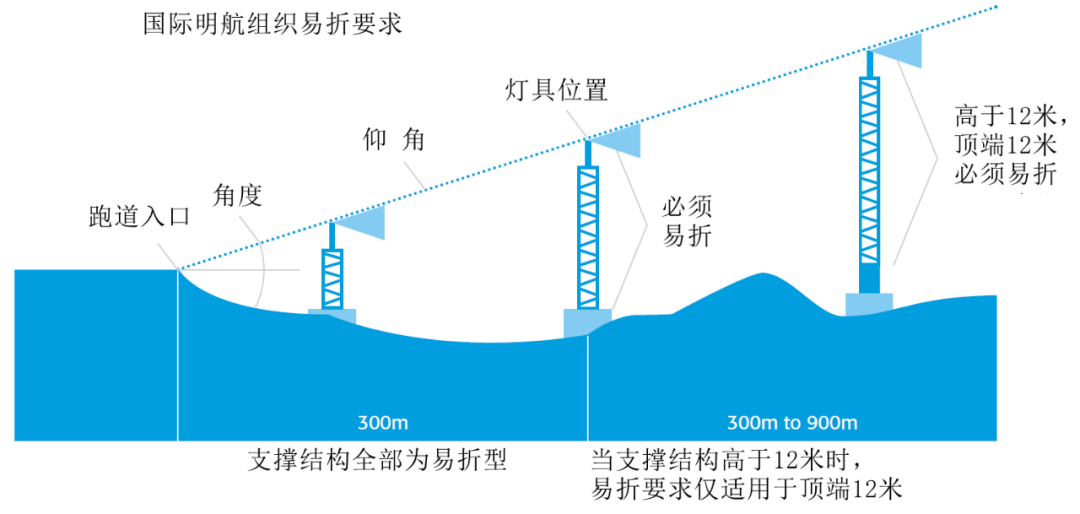

如國際民航組織要求跑道端以外300米范圍內,支撐結構必須為易折結構;跑道端以外超出300米范圍的,僅當支撐結構高于12米時,其上部12米必須為易折結構。
當支撐結構遭到時速140公里的飛機撞擊時,自身應折斷、破壞或扭曲,而不對飛機造成明顯損傷。而且,在“易折區”內,支撐結構除承受各種自然環境和天氣條件外,還需承受反復的飛機噴氣沖擊,在滿足正常使用的條件下,還應確保較長的使用壽命以及較低的維護成本。
早期的易折結構物多采用鋁合金材料,EXEL公司研發的易折支撐結構普遍采用了玻璃纖維材料,具有更加優良的性能。
玻璃纖維的比重是鋼的1/4、鋁的2/3,具有較高的強度重量比。而結構的質量越小,發生事故時吸收的能量越少。以5.5米長燈桿為例,其重量僅為18.5公斤。對于規格較小的燈桿或支撐桁架,人工即可安裝或維護。
在受到飛機撞擊后,玻璃纖維結構物會斷裂,但飛機周圍沒有大的重物飛揚,避免了對飛機的附帶損傷。下圖是全尺寸桁架試驗情況。
能夠耐受惡劣天氣條件,工作溫度范圍-50℃~70℃;耐化學腐蝕(特別是在酸、鹽和堿條件下);熱傳導系數低,表面不易結冰;耐紫外線輻射。另外,玻璃纖維具有良好的電磁波透射能力,對通信信號無干擾。
結構型式

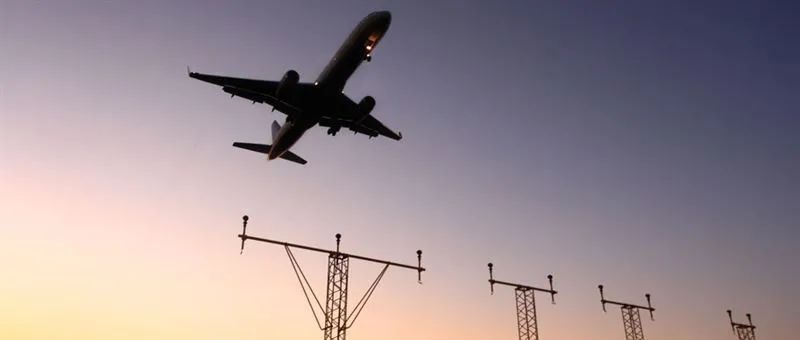

各類易折結構物均采用薄壁管件,以應用最普遍的進近助航燈光支撐結構為例,燈桿用于單燈,EXEL系列產品高度分別為1.6米、2.6米、5.5米。桁架結構可用于單燈或多燈,EXEL系列產品高度分別為6.5米、13.5米、35米。通過特殊定制,桁架高度可達50米以上。
對于高度大、抗荷要求高的支撐結構,可采用塔式結構,此類產品均可按需定制。
應用情況
這些支撐結構應用范圍廣泛,包括:進近助航燈桿(桁架),儀表著陸系統航向信標、下滑道天線的支撐結構,氣象、雷達等設備的天線、發射器、接收器和反射器支撐結構,以及機場和重要設施的圍欄。
結構物可采用標準航空黃色,聯邦航空局或國際民航組織的紅白相間色,或根據需要定制顏色。而且,結構物所需顏色還可以集成到復合材料中,全壽命無需涂刷涂料。
來源:機場技術
