近日,江南大學(xué)付少海教授、福州大學(xué)賴躍坤教授報(bào)道了一種基于親/疏水核殼結(jié)構(gòu)氣凝膠的大氣水收集材料(Core-Shell@CNF)。2023年8月11日,該研究成果以“ Bio-inspired core-shell structural aerogel with programmable water release capacity for efficient solar thermoelectricity-freshwater cogeneration ” 為題發(fā)表在 Matter 期刊上,第一作者為江南大學(xué)博士生余治華,通訊作者為江南大學(xué)付少海教授、福州大學(xué)賴躍坤教授。
水資源短缺給人類的生產(chǎn)帶來了巨大挑戰(zhàn),預(yù)計(jì)到2050年,全球缺水人數(shù)將達(dá)到50億。相關(guān)研究統(tǒng)計(jì)表明,空氣中的水氣資源含量約為12,900立方千米。因此,大氣水收集技術(shù)受到研究人員的廣泛關(guān)注,特別是對于干旱沙漠或少雨地區(qū),大氣水收集成為捕獲淡水的有效方法之一。目前,將吸濕鹽負(fù)載在多孔基質(zhì)內(nèi)部的大氣水收集材料取得了一些進(jìn)展。然而,多孔基質(zhì)內(nèi)部孔道的容積有限,隨著吸濕時(shí)間的增加,其內(nèi)部所捕獲的液態(tài)水易發(fā)生滲漏,并帶走一部分吸濕鹽,從而導(dǎo)致樣品的吸濕能力下降。

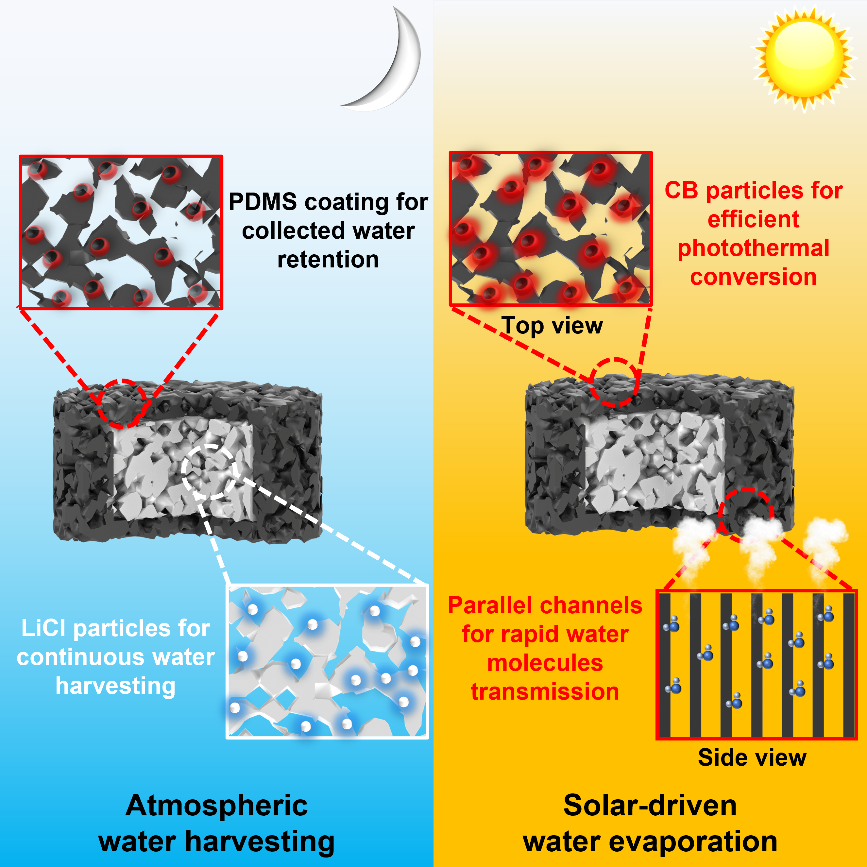

圖1:親/疏水核殼氣凝膠示意圖。
在濕度較高的夜晚,材料可以從空氣中吸收水分子(左)。在溫度較高的白天,材料可以將捕獲到的水以水蒸氣的形式釋放出來。
這種基于親/疏水核殼結(jié)構(gòu)氣凝膠的大氣水收集材料(Core-Shell@CNF)由負(fù)載炭黑的多孔疏水殼層以及負(fù)載吸濕鹽氯化鋰的親水核層組成。在大氣水收集過程中,氣凝膠的吸濕核層可以從空氣中直接吸收水分子,而疏水殼層可以在傳輸水分子的同時(shí)阻止內(nèi)部核層所捕獲到的液態(tài)水的滲漏。
值得注意的是,氣凝膠外層的多孔疏水殼層的孔徑大小應(yīng)該在一個(gè)范圍內(nèi)。當(dāng)孔徑過小的情況下,水分子難以透過疏水殼層,其最小孔徑與水分子的平均自由程相關(guān),約57nm。而當(dāng)孔徑過大的情況下,其內(nèi)部的液態(tài)水容易發(fā)生滲漏,其最大孔徑與內(nèi)部水溶液的靜水壓及表面張力相關(guān),在外部殼層的接觸角為120°的情況下,其最大孔徑約為1490 μm。

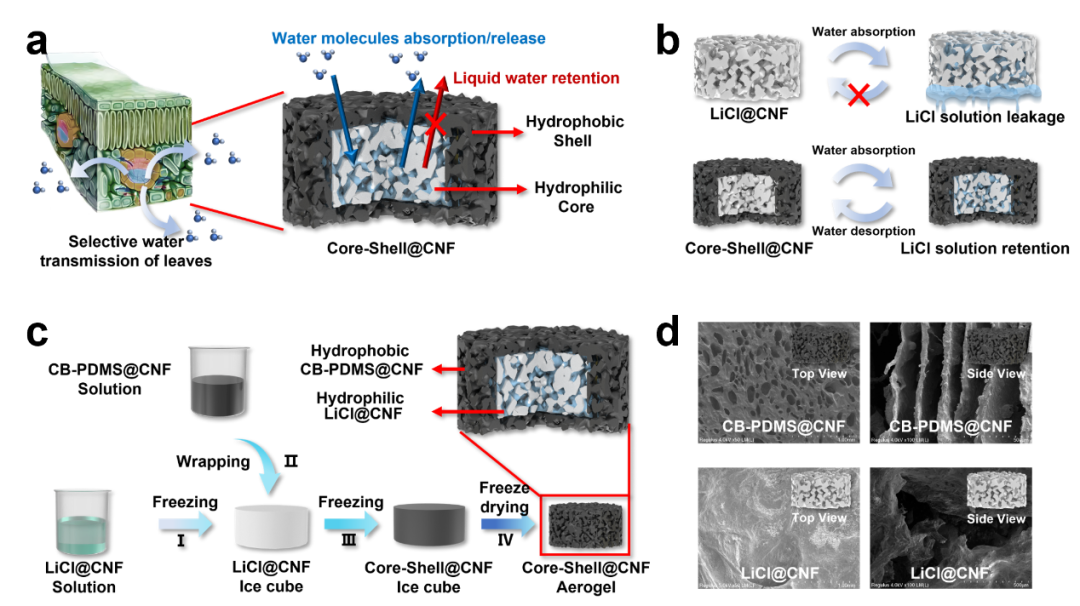

圖2:Core-Shell@CNF的設(shè)計(jì)策略。

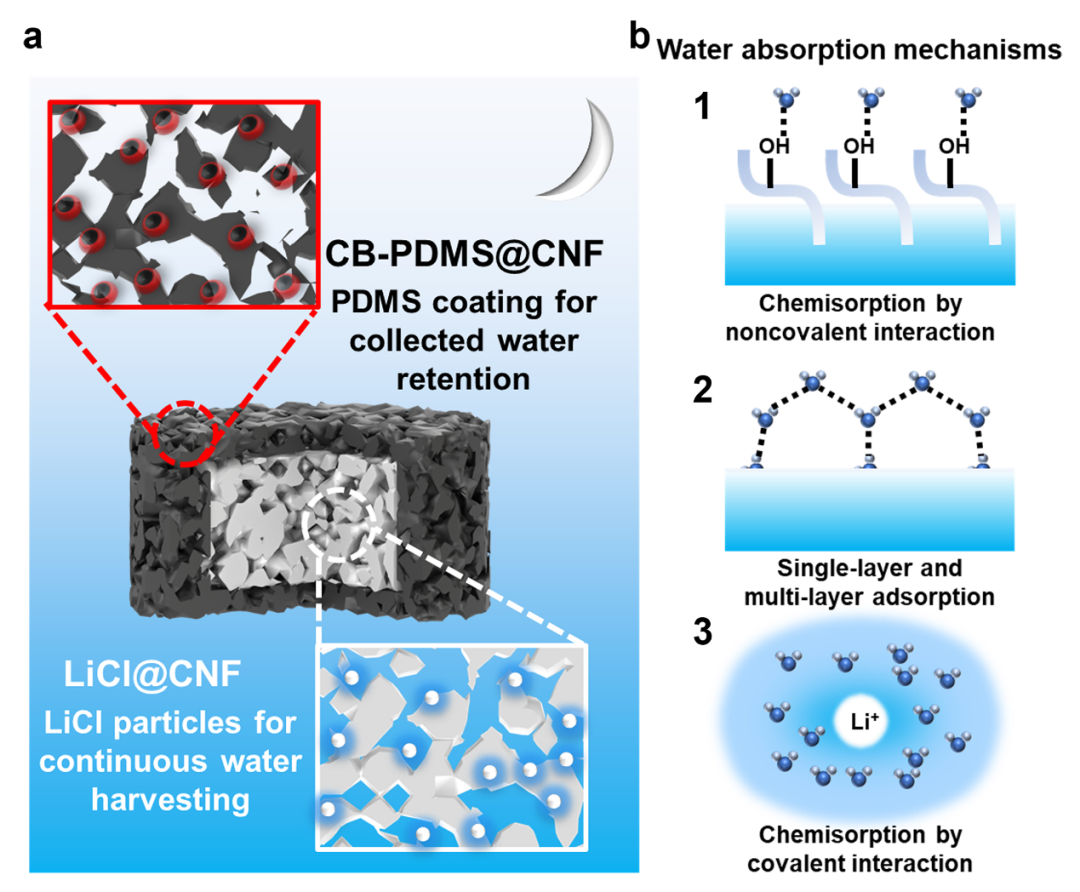

圖3:Core-Shell@CNF的吸濕機(jī)理。

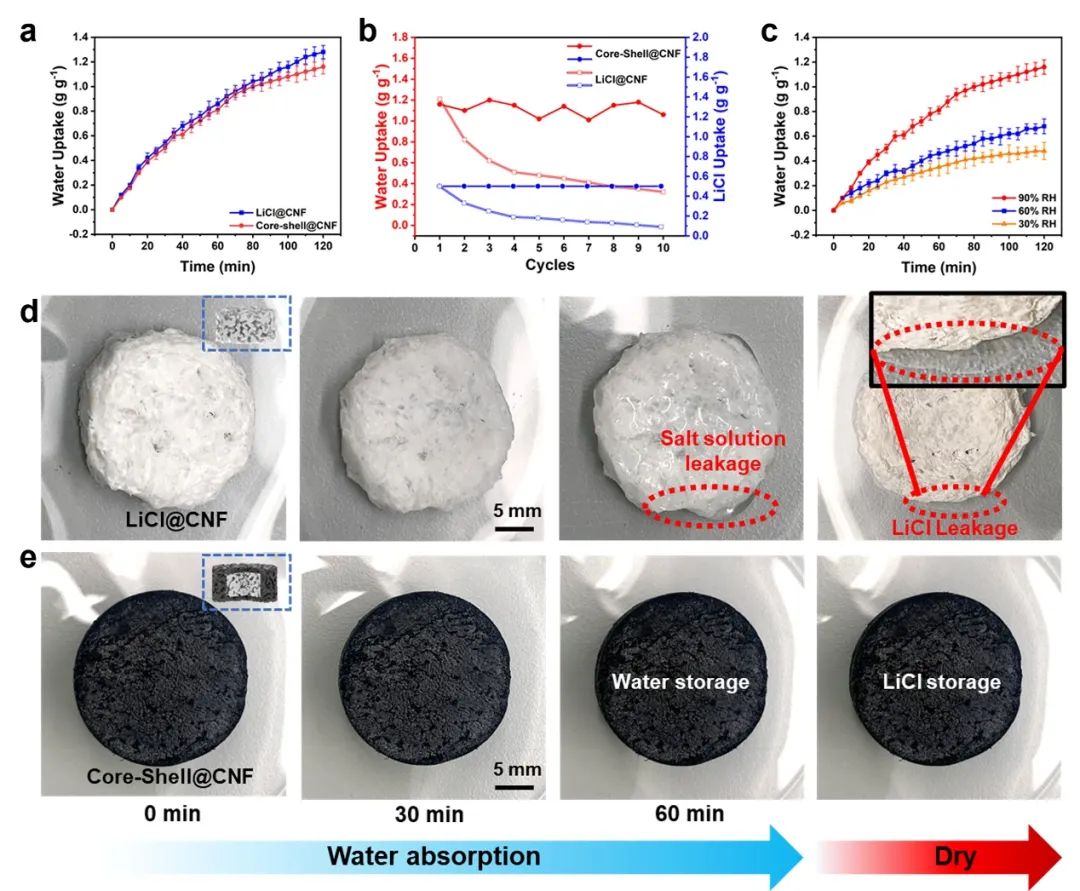

圖4:Core-Shell@CNF的吸濕及防滲漏性能。

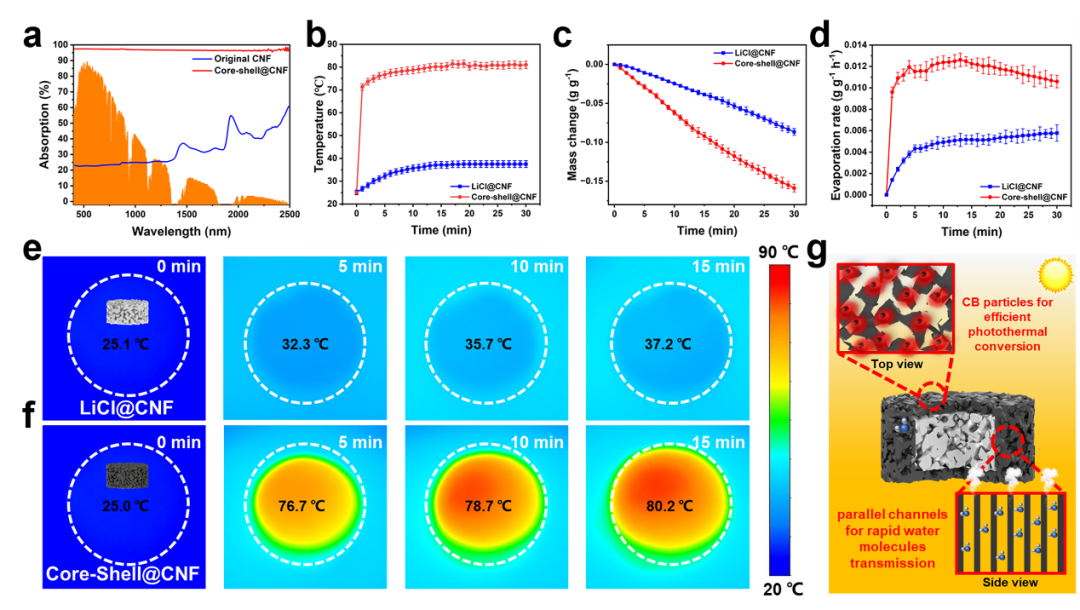

圖5:Core-Shell@CNF的蒸發(fā)性能。
此外,為了充分利用太陽光照所產(chǎn)生的余熱,將Core-Shell@CNF與商用熱電發(fā)電機(jī)相結(jié)合,能在大氣水生產(chǎn)的同時(shí),產(chǎn)生~18.12V/m2的電壓。

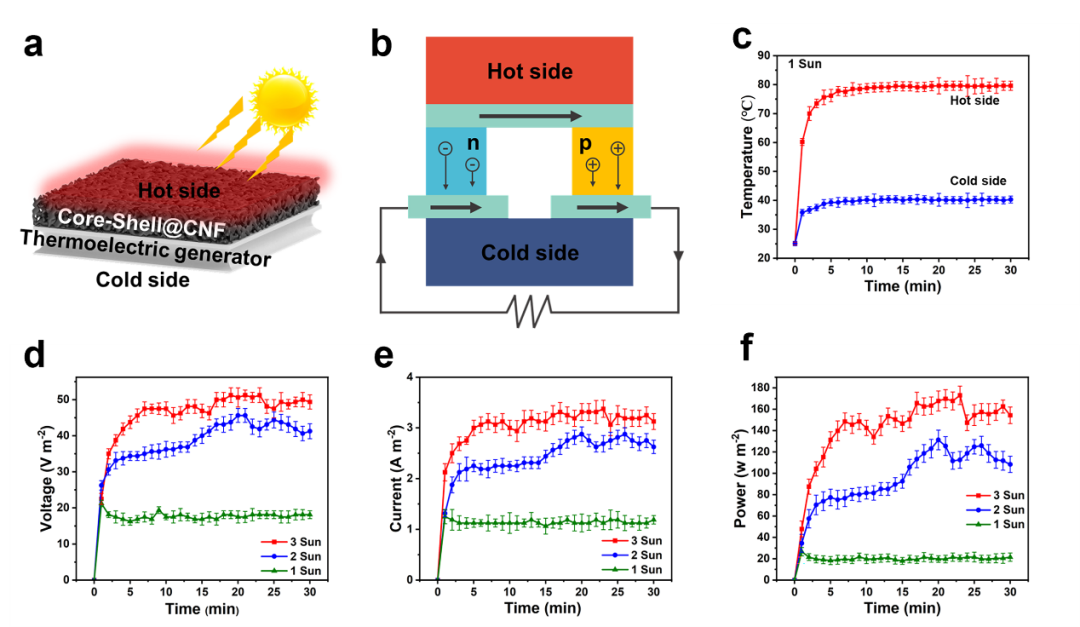

圖6:Core-Shell@CNF與商用熱電發(fā)電機(jī)結(jié)合后的發(fā)電性能。
來源:化學(xué)與材料科學(xué)
